Ramazan Bayramının 1. günü... Evde boş boş oturuyorum... Bilginin paylaşıldıkça arttığına inanan ben ,bir kaç bilgi paylaşayımda bari millete yararım dokunsun dedim... Bir kaç aydır aklımdaydı Google Analytics'e düşen en çok sorular arasında dwg formatını catiada açma , autocad catiada nasıl açılır, catiadan autocad e nasıl çevrim yapılır tarzındaki sorular vardı. Şimdi bir örnekle size baya yararımın dokunacağına inanıyorum. Arkadan açın şu şarkıyı dinleyin .. İyi Gelir
Şöyle bir örnek yapacağım. Catianın içinde yazı oluşturacağım , yazıyı Autocad formatına (dwg) çevireceğim , oradan tekrar Catia ya çevirip
istediğim şeyi istediğim yere yazmış olacağım.. Bu arada sizde programlar arasında nasıl geçiş yapıldığını çözmüş olursunuz.
Catia versiyonum = V5R14
Autocad versiyonum = 2002 (Biraz geri kalmışım galiba =:) neyse )
1. Adım : Catia'yı açıyoruz Start / Mechanical Design / Drafting ile drafting menüsüne geçiyoruz..
2. Adım : İkonu T işareti olan text butonu ile text satırı açıyoruzve istediğimiz yazıyı veya sayıyı yazıyoruz.
3. Adım : Yazının üstüne Sağ Tık Proporties ile giriyoruz , Font u Arial Black 20 punto yapıyoruz.
4. Adım : File/Save As dedikten sonra kayıt türünü .dwg olarak işaretliyip save ediyoruz.
5. Adım : Oluşturduğumuz Autocad dosyasını açıyoruz Zoom/All yaptıktan sonra yazımızın içi boş bir halde Autocad'te olduğunu görüyoruz.

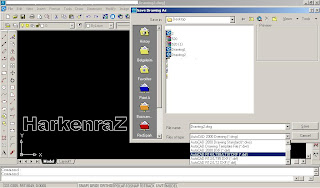

6. Adım : Şimdi Autocad'teki dosyamızı Save As diyerek dxf formatına dönüştürüyoruz. Dxf formatı 2D çizim programları arasında geçiş formatıdır . Aynı 3D geçiş formatı step veya iges gibi.
7.Adım : Catia'ya tekrar geri dönüyoruz . Halihazırda açık penceremizi kapatıyoruz. File / Open ile oluşturduğumuz DXF dosyasını gösterip açıyoruz. Açılan Pencere drafting modülünde açılacak..
8. Adım : Yazıyı seçip kopyalıyoruz. Start / Mechanical Design / Part Design ile yeni bir parça dosyası açıyoruz.
9.Adım : Parça dosyasında Sketch e giriyoruz ve kopyaladığımız yazıyı yapıştırıyoruz. Artık kabartma veya boşaltma için bu sketch i kullanabiliriz...
Ben yuvarlak bir kesit üzerine boşaltma yaptım mesela.. İşte Sonuç
Neler öğrendik ; =:) (<---Buda Hippi gülüşü bu arada )
1- Catia dan Autocad 'e dönüştürme (Cadpart'tan DWG ye dönüştürme )
2- Dwg den Dxf e dönüştürme
3- Dxf veya dwg den Catia ya dönüştürme
4- Catia da yazı yazma
Herkese İyi Çalışmalar...
